GX-H15BI-P-C5三線制方形接近開關詳細介紹

產品說明：

接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。

結構形式：

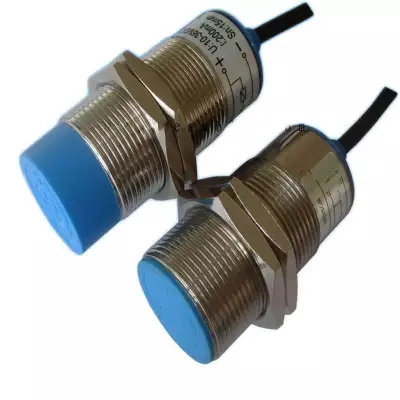

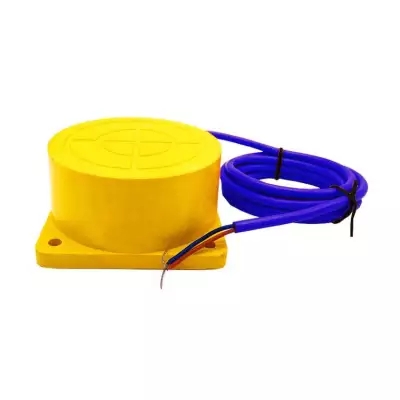

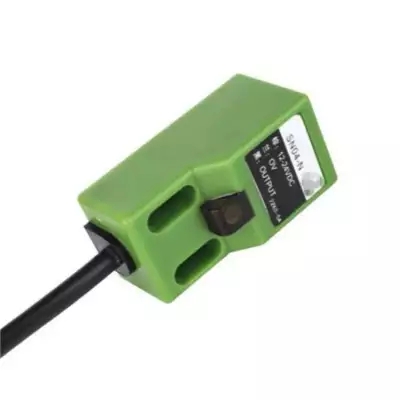

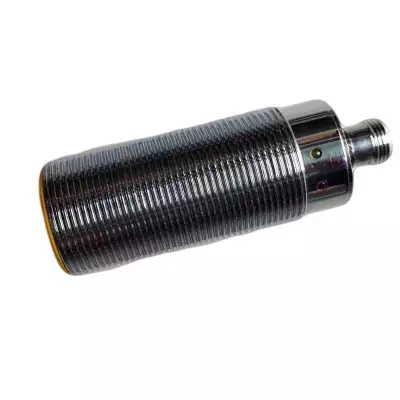

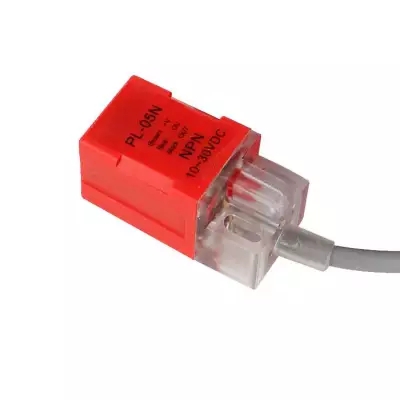

接近開關按其外型形狀可分為圓柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。

接線

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。

具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

特點：

1：方形外殼結構，貼面安裝，

2：電源性保護(直流)有輸出短路保護。

3：突波吸收回路(交流)，有效防止突波損壞

4：結構堅固，適用各種環境。
