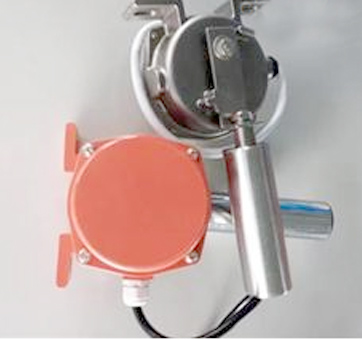

GX-B1跑偏開關，兩級跑偏開關

一、產品簡介

   GX-B1跑偏開關，又稱防偏開關，用于皮帶跑偏檢測，主要應用在：常規皮帶輸送機、裙邊式給料機、輸送機、地下、索道支撐皮帶輸送機、重型極限開關、堆料/取料系統、起重機、挖掘機起重臂限位、輪船裝卸系統、水平給料機等。

GX-B1跑偏開關，兩級跑偏開關技術參數：

1. 額定電壓：AC380V

2．額定電流：5安

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護別：DT型塵密外殼，防護等IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效

GX-B1跑偏開關，兩級跑偏開關使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

二、工作原理

跑偏開關固定定輸送機皮帶支架上，動作桿靠桿皮帶一側，當皮帶跑偏時，迫使動作桿偏離，觸動報警微動開關。如果繼續偏離，觸動別一組觸點，輸送機就會保護性停機。

三、產品特點

引進美國技術，關鍵零部件進口；

兩級動作，第一級報警，第二級緊急停機；

綬用的外形設計，即可安裝在輸送機縱梁頂部，也可安裝在其兩側；

堅固厚實的鑄鋁外殼，適合工業環境應用；

整體式蓋板設計、使得安裝接線非常方便；

無須拆除動作桿，即可打開蓋板。

四、規格參數

輸出觸點：兩組IPDT,10A/500V；

動作角度：第一級10度，第二級20度；

作用力;3-4kg;

動作桿距皮帶邊緣安裝距離：25-75mm;

出線接口螺紋：3/4 NPT,兩個；

防護等級：IP67,適合室外安裝。

跑偏開關簡介：

跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次

跑偏開關用途：

跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。

GX-B1跑偏開關，兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

跑偏開關功能：

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。

GX-B1、SMS-KPP-02、SMS-KPP-01、DPP-LJ2、GHLS-10-45、NKPK-10-45、GHLS-10-45、DQK2-15A-30B、兩級跑偏開關，防偏開關
