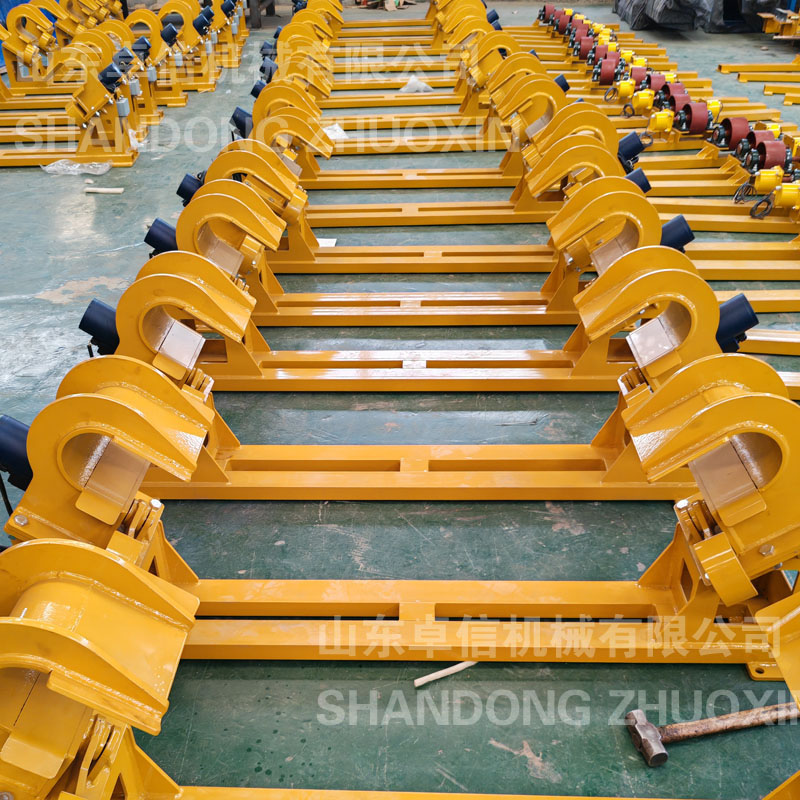

膠帶倒帶斷帶自鎖保護裝置HTDD-01 檢測儀AC220V30W控制柜是帶式輸送機斷帶保護領域的保護檢測器。成為目前市場上偏心輪式斷帶斷帶倒帶自鎖裝置的替代產品。 斷帶倒帶自鎖裝置，正常狀態下，定位性能好，不會產生誤動作。抓捕皮帶時，上制動閘塊和楔形閘塊和皮帶面接觸，楔形閘塊沿楔形槽滑動，逐步縮小兩閘塊和皮帶之間間距，最終將皮帶夾住。

倒帶斷帶檢測裝置工作原理

倒帶斷帶檢測裝置由頭部、中部、尾部三個倒帶檢測裝置、拉緊裝置限位 檢測組成。倒帶檢測安裝于帶式輸送機頭、中、尾部用于檢測膠帶倒轉， 當帶式輸送機正常運行或停止時，倒帶檢測不發出報警信號，當膠帶斷裂 后，膠帶下滑帶動檢測裝置觸輪倒轉，發出報警信號。斷帶檢測裝置原理 是拉緊裝置上的限位開關、接近開關動作后，發出報警信號用于檢測斷帶 事故。自鎖裝置上的接近開關，用于檢測倒帶斷帶自鎖裝置是否動作。在 電控箱上顯示倒帶斷帶裝置工作狀態并輸出報警信號。

HTDD-01檢測裝置

1） 倒帶距離檢測： 1米 / 2米 可選擇；

2） 工作電壓/功率: 220VAC/30 W

3） 觸點數量： 2路

4） 觸點容量： AC380/5A

2、HTDD-02控制箱

1） 供電電壓： AC 380VAC 50HZ

2） 控制電壓/功率： AC 380VAC / 2 kw

3） 觸點數量： 兩路，一路常開，一路常閉

4） 主觸點容量： AC380/5A

3.HTDD-03制動器

1） 每個制動器承受拉力: 5t；

2） 膠帶保護反應速度： 和檢測裝置聯鎖，反應速度小于0.5秒；

3） 制動器復位方式： 手動；

帶式輸送機倒帶斷帶保護裝置主要包括以下部分：膠帶反轉檢測裝置、配重 (拉緊裝置）限位檢測裝置、電動裝置和倒帶斷帶自鎖裝置、電控箱等。倒 帶斷帶檢測裝置具有檢測帶式輸送機倒帶和斷帶功能，同時還具有倒帶斷帶 動作報警及顯示功能，當發生逆止器失效或斷帶時，在電動裝置的驅動下， 迅速鎖住因膠帶斷裂（或失控）后突然下滑的重、空段膠帶，同觸發式倒帶 斷帶自鎖裝置相比性能更加可靠。它主要適用于向上運輸的帶式輸送機，特 別適用于大傾角、大運量、長距離強力型帶式輸送機。

產品主要技術性能

1、上運膠帶輸送機運行中斷帶，膠帶反轉下滑，斷帶保護裝置動作實施抓捕膠帶，同時切斷膠帶輸送機開關控制回路電源，并發出斷帶報警信號。

2、采用機電一體化設計，控制主機采用可編程控制器（PLC），可實現與中控室進行通訊，實時監控皮帶機的工作狀態。

3、因為轉速傳感器輸出的是數字信號，可通過控制程序實現自動分析皮帶是蠕動下滑倒帶還是斷帶功能。

4、根據輸送機的運行狀況， 在正常停車膠帶下滑﹤0.6m（可調）時，斷帶抓捕裝置能識別為安全下滑距離,此時斷帶抓捕裝置不實施抓捕；如超出此距離則判斷為倒斷帶，發出信號給控制器控制自鎖裝置實施抓捕。

5、通過轉速傳感器實時監測抓臂狀態和皮帶的正反轉，并將這些數據發送給主機，通過主機對這些數據的處理來做出對自鎖裝置的控制（實施抓捕）。

6、本裝置額定工作電壓為220 V。

7、膠帶輸送機正常運行時，保證本產品不出現誤動作，不對皮帶造成損傷。

8、只要斷帶保護裝置實施抓捕動作，保證皮帶機不能啟動。

9、人工對膠帶進行檢修時，可實現人工控制方式對斷帶自鎖裝置進行抓捕檢測。

10、自鎖裝置機構結構形式為敞開式凸輪壓帶方式，該方式體積小，結構緊湊。抓捕膠帶的拉力隨著膠帶下滑力的增大而加大，不占用用戶膠帶有效使用面積。

11、自鎖裝置機構由左右兩部分組成，自鎖裝置機構關鍵部分為精鑄件，壓帶部分強度大、韌性好、重量輕，能保證在抓捕時與膠帶緊密接觸、防止打滑，便于搬運和現場安裝。

12、該斷帶保護裝置具有人工就地操作試驗功能，可通過就地試驗按鈕進行抓捕動作試驗，試驗可靠便捷。
